| rango de producto |
Easy9
|
|
|---|---|---|
| tipo de producto o componente |

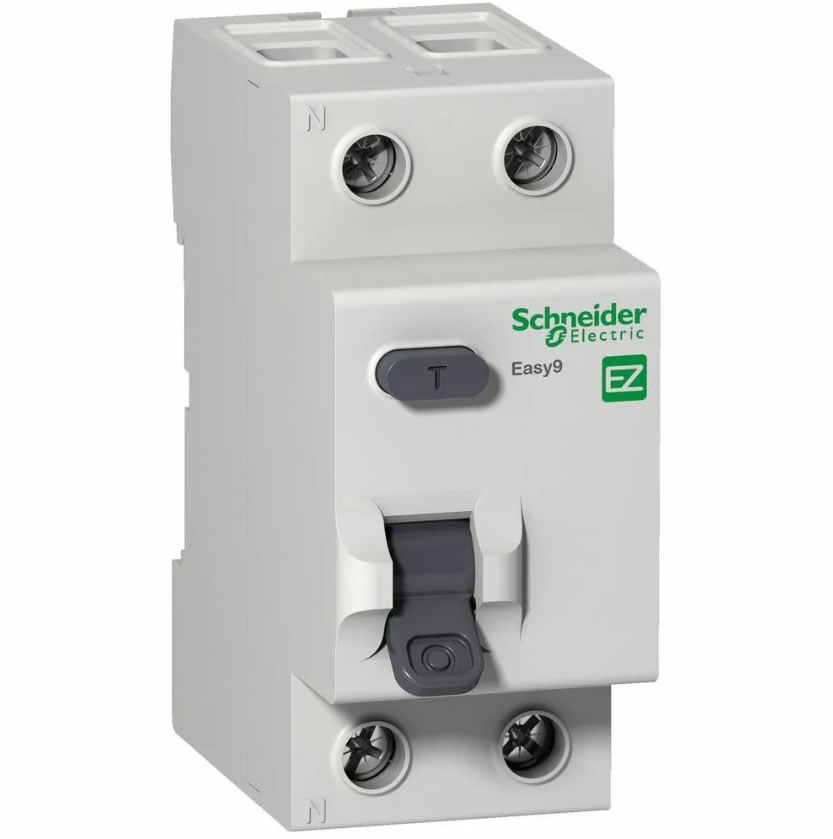

Disyuntor de corriente residual (RCCB)
|
|
| modelo de dispositivo |
Easy9 RCCB
|
|
| Poles |
2P
|
|
| posición de polo de neutro |
Izquierda
|
|
| corriente nominal |
25 A / 40 A
|
|
| tipo de red |
CA
|
|
| sensibilidad a la fuga a tierra |
30 mA
|
|
| retraso tiempo protec. pérdida a tierra |
Instantáneo
|
|
| prot. c. fuga a tier.(tabular) |
Tipo AC
|
|
| capacidad de cierre y corte nominal |
500 A
|
|
| rated conditional short-circuit current |
Easy9 MCB: 6000 A 25 A
|
| ubicación dispositivo sistema |
Salida
|
|
|---|---|---|
| Frecuencia asignada de empleo |
50/60 Hz
|
|
| tensión asignada de empleo |
230 V CA 50/60 Hz
|
|
| tecnologia de disparo corriente residual |
Independiente tensión
|
|
| tensión asignada de aislamiento |
440 V CA
|
|
| [Uimp] Tensión asignada de resistencia a los choques |
4 kV
|
|
| corriente de sobretensión |
250 A
|
|
| indicación de contacto positivo |
Sí
|
|
| tipo de control |
Palanca de conmutación
|
|
| modo de montaje |
Clip-on
|
|
| soporte de montaje |
Carril DIN
|
|
| compatibilidad de juego de bar |
Superior: SÍ
|
|
| pasos de 9 mm |
4
|
|
| alto |
82 mm
|
|
| ancho |
36 mm
|
|
| profundidad |
72 mm
|
|
| color |
Gris (RAL 7035)
|
|
| endurancia mecánica |
5000 ciclos
|
|
| endurancia eléctrica |
AC: 2000 ciclos 230 V CA 50/60 Hz
|
|
| conexiones – terminales |
Terminal tipo túnel (arriba o abajo) 1…35 mm² rígido
Terminal tipo túnel (arriba o abajo) 1…25 mm² flexible |
|
| par de apriete |
3,5 N.m arriba o abajo
|
| normas |
IEC 61008-1
|
|
|---|---|---|
| certificados de producto |
CE
|
|
| grado de protección IP |
IP20
|
|
| grado de contaminación |
2 conforme a IEC 61008-1
|
|
| tropicalización |
2
|
|
| humedad relativa |
95 % a 55 °C
|
|
| temperatura ambiente de funcionamiento |
-5…60 °C
|
|
| temperatura ambiente de almacenamiento |
-40…85 °C
|
